ہیٹ ایکسچینجر پلیٹ

ہیٹ ایکسچینجر پلیٹ

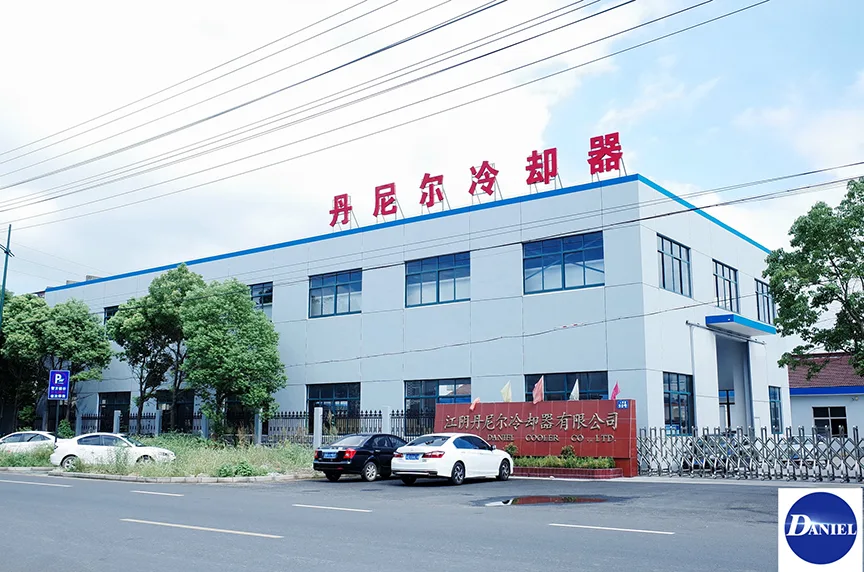

جیانگین ڈینیئل کولر کمپنی ، لمیٹڈ (ڈینیئل کولر) کی بنیاد 2004 میں رکھی گئی تھی۔ یہ ہیٹ ایکسچینجر تیار کرنے والا ہے جو علیحدہ پلیٹ ہیٹ ایکسچینجر (پی ایچ ای) ، ہیٹ ایکسچینجر گاسکیٹ (فگاسکیٹ) ، ہیٹ ایکسچینجر پلیٹوں (فیلیٹ) اور پلیٹ ہیٹ ایکسچینجر کی بحالی کی خدمات (فیمیننسننس) فراہم کرتا ہے۔

پروڈکٹ کی تفصیل

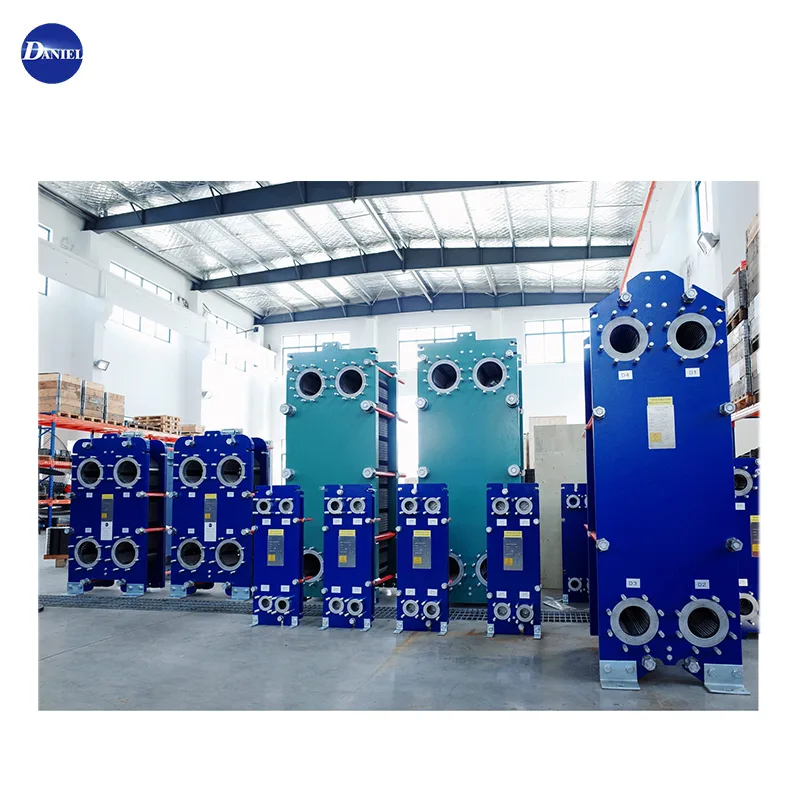

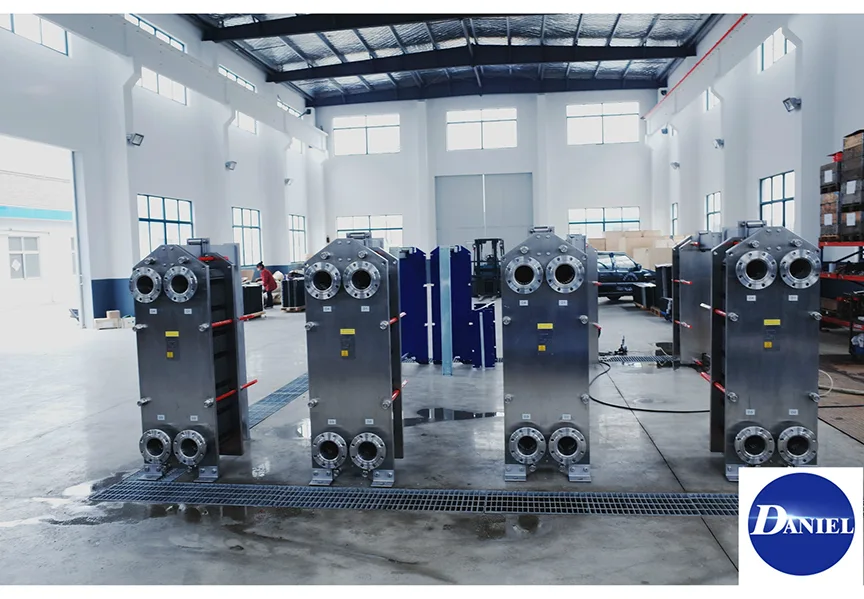

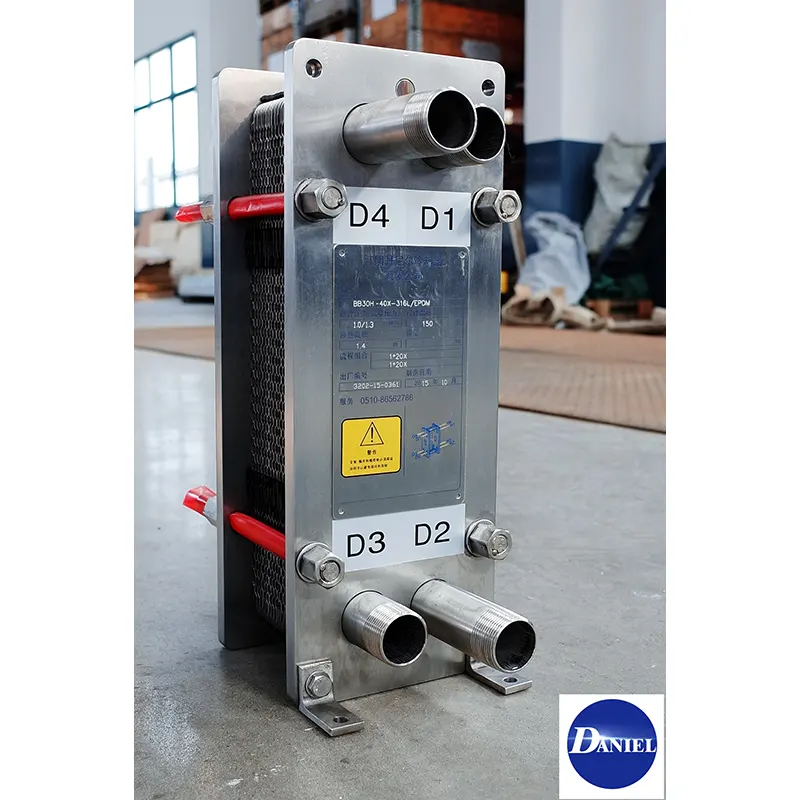

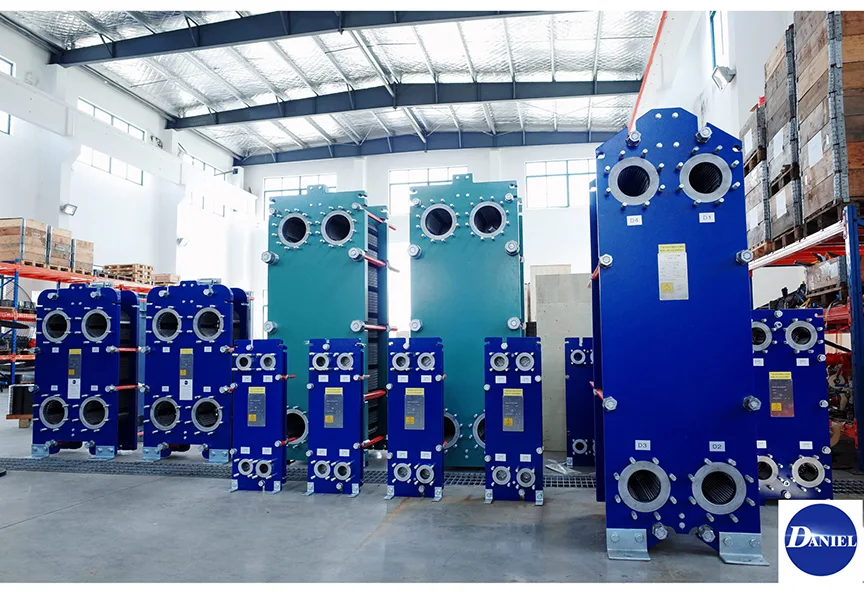

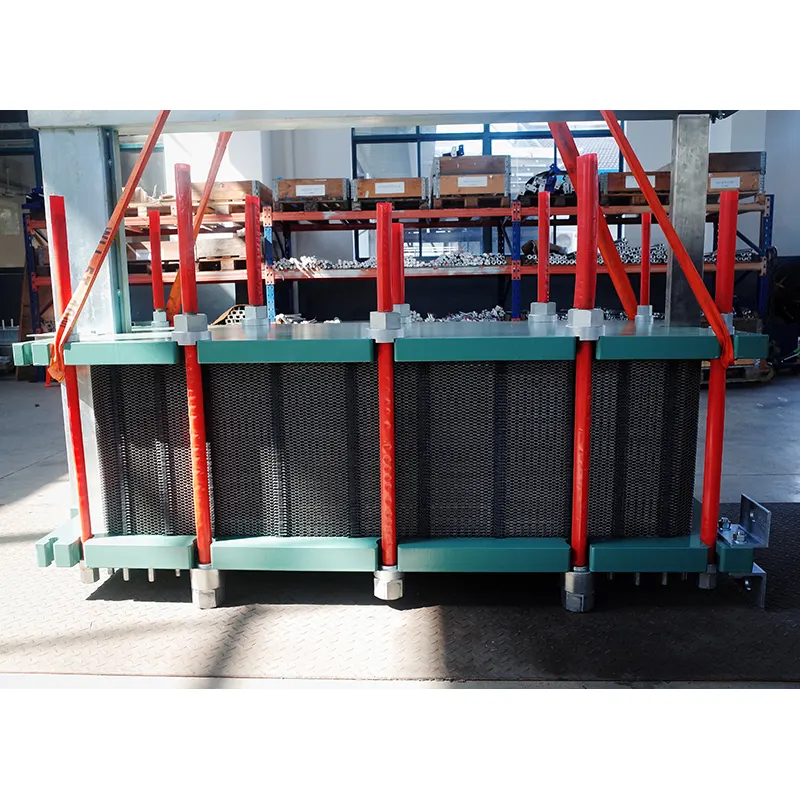

ڈینیئل کے علیحدہ پلیٹ ہیٹ ایکسچینجر کی مصنوعات کا ڈھانچہ

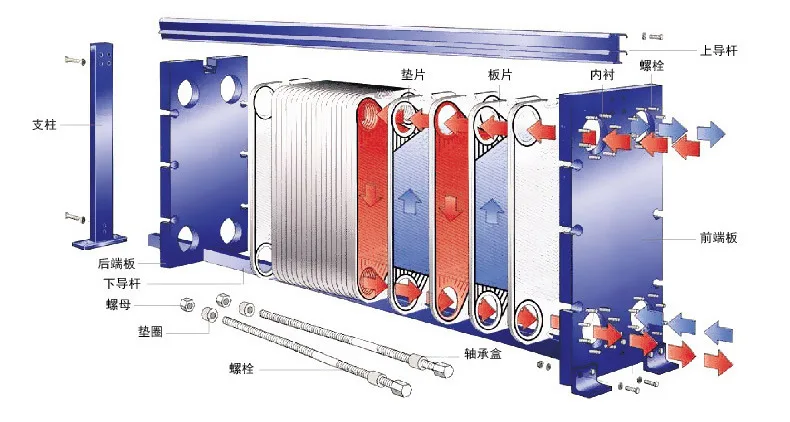

پلیٹ ہیٹ ایکسچینجر کے اجزاء


مارکیٹ اور درخواست

ایک طویل عرصے سے ، جیانگین ڈینیئل کولر بہت سے ممالک اور خطوں میں پٹرولیم ، کیمیائی ، صنعتی ، خوراک اور مشروبات ، بجلی ، دھات کاری ، جہاز سازی ، HVAC اور دیگر صنعتوں میں صارفین کو اعلی معیار کے پلیٹ ہیٹ ایکسچینجر فراہم کرنے کا عہد کر رہے ہیں۔ فی الحال ، مختلف صنعتوں میں 20،000 سے زیادہ پلیٹ ہیٹ ایکسچینجر اچھی طرح سے کام کر رہے ہیں۔


پلیٹ ہیٹ ایکسچینجرز کے فوائد

ہنگامہ آرائی کے ل the پلیٹوں کے مابین مائع کے بہاؤ کو فروغ دیں۔ دھات کی پلیٹ کو مختلف دباؤ کے مطابق ڈھالنے کے لئے اہل بنائیں۔ "ہیرنگ بون" چھوٹے پیٹرن پلیٹ کا فلو چینل دو ملحقہ پلیٹوں پر مشتمل ہے جس میں 180 ڈگری کے ہیرنگ بون زاویہ کے فرق ہیں۔ لہذا ، پلیٹوں کے مابین بہت سے کارنر پوائنٹس ہیں ، جو ہر 130 ملی میٹر ² ایک نقطہ تک پہنچ سکتے ہیں۔ فلو چینل اخترتی کا شکار نہیں ہے ، نسبتا high ہائی پریشر مزاحمت ہے ، اور دباؤ کے مضبوط فرق کا مقابلہ کرسکتا ہے۔ ایک ہی وقت میں ، چونکہ بہاؤ تین جہتی ہے اور ہنگامہ نسبتا entire شدید ہے ، لہذا گرمی کی منتقلی کا گتانک زیادہ ہے۔

کمپیکٹ ڈھانچہ

پلیٹ ہیٹ ایکسچینجر کے زیر قبضہ جگہ اس وقت ہر قسم کے ہیٹ ایکسچینجرز میں سب سے چھوٹی ہے۔ گرمی کے تبادلے کے اسی حالات میں ، پلیٹ ہیٹ ایکسچینجر کا فرش ایریا شیل اور ٹیوب ہیٹ ایکسچینجر کے صرف 1/3 سے 1/4 ہے ، اور جب جدا ہونے پر اسے اضافی بحالی کی جگہ کی ضرورت نہیں ہوتی ہے۔



اعلی گرمی کی منتقلی کے گتانک

اس حقیقت کی وجہ سے کہ پلیٹ گروپ میں بہنے والا درمیانے درجے کی نسبتا low کم رینالڈس نمبر (آر ای) پر ہنگامہ برپا ہوسکتا ہے ، اور ہموار پلیٹوں پر فاؤلنگ کا امکان کم ہی ہوتا ہے ، اس میں گرمی کی منتقلی کی بہت زیادہ کارکردگی ہے۔ عام طور پر پانی سے پانی سے گرمی کے تبادلے میں ، پلیٹ ہیٹ ایکسچینجر کا حرارت کی منتقلی کا گتانک 6000W/m ² سے زیادہ تک پہنچ سکتا ہے ، جو شیل اور ٹیوب ہیٹ ایکسچینجر سے 3 سے 8 گنا زیادہ ہے۔



گرمی کی بحالی کی اعلی شرح

اعلی گرمی کی منتقلی کے گتانک ، بہترین بہاؤ کے تناسب کی خصوصیات اور مکمل طور پر ریورس فلو کی وجہ سے ، گرمی کی منتقلی کے درجہ حرارت کے فرق کو بہت کم منتخب کیا جاسکتا ہے۔ لہذا ، یہ کم سطح کی توانائی کی گرمی کی بازیابی کے لئے بہت موزوں ہے۔ ایک ہی پلیٹ ہیٹ ایکسچینجر کا استعمال کرتے ہوئے 90 ٪ سے زیادہ کی گرمی کی بازیابی کی شرح حاصل کرنا معاشی طور پر ممکن ہے۔



زبردست موافقت

فولڈ ایبل پلیٹ ہیٹ ایکسچینجر میں بے مثال موافقت ہے۔ تنصیب کے بعد ، توسیع یا سنکچن کے عمل کی ضروریات کو پورا کرنے کے لئے دھاتی پلیٹ گروپ میں اضافہ یا کمی واقع ہوسکتی ہے۔



کم جمود کا بہاؤ

اس کے چھوٹے بہاؤ چینل اور کم سے کم مستحکم بہاؤ کی وجہ سے ، یہ تیزی سے شروع ہوسکتا ہے ، جب کنٹرول آپریشن تبدیل ہوتا ہے تو فوری طور پر جواب دے سکتا ہے ، اور سامان کے وزن کو نمایاں طور پر کم کرتا ہے۔



بحالی کے لئے آسان ہے

پلیٹوں کا ڈیزائن یقینی بناتا ہے کہ یہاں کوئی مردہ کونے نہیں ہیں ، لہذا کیمیائی صفائی کے بغیر سائٹ پر بے ترکیبی کی جاسکتی ہے۔ علیحدہ پلیٹ ہیٹ ایکسچینجرز کے ل they ، ان کو مکمل میکانکی صفائی کے لئے آسانی سے بھی کھولا جاسکتا ہے۔



جیانگین ڈینیئل کولر کمپنی ، لمیٹڈ (ڈینیئل کولر) کی بنیاد 2004 میں رکھی گئی تھی۔ یہ ہیٹ ایکسچینجر تیار کرنے والا ہے جو علیحدہ پلیٹ ہیٹ ایکسچینجر (پی ایچ ای) ، ہیٹ ایکسچینجر گاسکیٹ (فگاسکیٹ) ، ہیٹ ایکسچینجر پلیٹوں (فیلیٹ) اور پلیٹ ہیٹ ایکسچینجر کی بحالی کی خدمات (فیمیننسننس) فراہم کرتا ہے۔


جیانگین ڈینیئل کولر کے پاس ڈیزائن اور پروڈکشن ٹکنالوجی اور پیشہ ورانہ ہیٹ ایکسچینجر علم ہے۔ جیانگین ڈینیئل کولر پٹرولیم ، کیمیائی ، صنعتی ، خوراک اور مشروبات ، بجلی ، دھات کاری ، شپ بلڈنگ ، ایچ وی اے سی اور دیگر صنعتوں میں بہت سے ممالک اور خطوں میں صارفین کو کوالٹی پلیٹ ہیٹ ایکسچینجر فراہم کرنے کے لئے پرعزم ہیں۔


خصوصی پلیٹ ہیٹ ایکسچینجر پلیٹوں اور ربڑ کی گسکیٹ کو صارفین کی ضروریات کے مطابق ڈیزائن اور تیار کیا جاسکتا ہے


پلیٹ ہیٹ ایکسچینجر ربڑ کی پٹی ماڈل: M3 ، M6B ، M6M ، M6MX-L ، M6MX-R ، M10B ، M10M ، M15B ، M15BLIP ، M15BW ، M15M ، M20M ، MX25B ، MX25M ، M30 ، MA30M ، MA30M ، MA30W ، EC500 ، AM20 کلپ 8 ایچ ، AM30 ، MX25 ، EC350 ، TL6B ، TL10B ، TS20M ، TS6M ، AM30 ، P22 ، P26 ، P31 ، P32 ، P36 ، A15B ، A15M ، A10 ، A10 ، T20B ، T20M ، TS20M ، P36 ، TL10 AX30B ، AX30BW ، JWP26 ، JWP36 ، EC50 ، EC150 ، EC350 ، EC500۔


شوگر انڈسٹری ، میٹالرجیکل انڈسٹری ہیٹ ایکسچینجر ربڑ گاسکیٹ ، سگ ماہی گاسکیٹ EC50 ، EC150 ، EC350 ، EC500 ، EC500-WTEL ، EC500-WTFE ، EC500-ETFC ، EC500-TFR ، EC50350-WTEL ، EC50-WTFEEC50-ETFC ، EC50-EC350-EC350-EC350-EC350-EC350-WTEL ، EC350-WTEL ، EC350-WTEL ، EC350-WTEL ، EC350-WTEL ، EC350-WTEL ، EC350-WTEL


پلیٹ ہیٹ ایکسچینجر گاسکیٹ ماڈل: T4 ، H17 ، N35 ، N25 ، SR2 ، N50 ، A055 ، J060 ، M92 (adhesive) ، J092 ، A085 ، J107 ، Q080 ، K34 ، K55 ، K71 (adhesive) ، P105 ، M60 ، P190 Q055 ، J185 ، SR6 ، H12 ، SR1 ، RSS3


پلیٹ ہیٹ ایکسچینجر گاسکیٹ ماڈل: VT4 ، VT8 ، VT10 ، VT20 ، VT20 ، N40 ، VT40 ، VT80 ، VT130 ، VT1306 ، VT2508 B-10 ، VT2508 B-16 ، VT2508 B NT250S ، NT100T NT150S ، NT150L ، VT405 ، NT250S ، NT250L VICARB


پلیٹ ہیٹ ایکسچینجر گاسکیٹ ماڈل: V10 ، V20 (بٹن کی قسم) ، V20 (F پیسٹ) ، V45 (بٹن کی قسم ، پیسٹ کی قسم) ، V60 (پیسٹ کی قسم) ، V85 (پیسٹ کی قسم) ، V130 V4 ، V13 ، V20 ، V28 ، V45 ، V60A ، V60B ، V60B ، V60B ، V85 ، V85 ، V100 V170 ، V280


پلیٹ ہیٹ ایکسچینجر ربڑ پیڈ ماڈل: GX-12 ، GX-12P1 ، GX-018 ، GX-26 ، GC-26 ، GX42 ، GC42 ، GC-30PI ، GC-60PI ، GX-51 ، GC-51 ، GX-60 ، GX-100 ، GX-180 ،


پلیٹ ہیٹ ایکسچینجر ربڑ پیڈ ماڈل: سگما 9 ، سگما 26 ، سگما 27 ، سگما 37 ، سگما 66 ، سگما 76 ، سگما 114 ، سگما 7 ، سگما ایکس 29 ، سگما ایم 37 ، سگما 38 ، سگما ایم 66 ، سگما 107 ، سگما 107 ، سگما 107 ، سگما 107 ، سگما 37


پلیٹ ہیٹ ایکسچینجر ربڑ سگ ماہی گاسکیٹ ماڈل: S4 ، S7 ، S8 ، S9 ، S14 ، S15 ، S15FS ، S21 ، S22 ، S30 ، S37 ، S39 ، S41 ، S43 ، S47 ، S50 ، S62 ، S65 ، S81 ، S121


پلیٹ ہیٹ ایکسچینجر سیلنگ رنگ ماڈل: TL90PP ، TL90SS ، TL150PP ، TL150SS ، TL200PP ، TL200SS ، TL250PP ، TL250SS ، TL250SS ، TL500PP ، TL500SS ، TL650PP ، TL850PS ، TL850P


پلیٹ ہیٹ ایکسچینجر گاسکیٹ ماڈل: RX-70 ، LX50A ، EX-15 ، EX-16 ، UX416 ، UX-01 ، UX-05 ، UX-20 ، UX-30 ، UX-40 صارفین کی ضروریات کے مطابق ڈیزائن اور تیار کیا جاسکتا ہے


خصوصی پلیٹ ہیٹ ایکسچینجر پلیٹیں اور ربڑ کے گاسکیٹس پلیٹ ہیٹ ایکسچینجر پلیٹوں اور ربڑ کے گاسکیٹ کے اہم ماڈل:


1. پلیٹ ہیٹ ایکسچینجر پلیٹیں۔ M3 ، M3 (N) ، M3X ، M6-MFL ، M6MD ، M10 (MFML ، MFGL ، M10BD ، M10BW) ، M10-BFGL ، M15- (MFG ، MFML ، FFM ، BFG) ، M15-MFGL ، MFGL ، M15-BFML ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM ، M20-MFM M30 ، MX25B ، MX25M ، AK20-FGL (E ، F) ، A10 (B) ، A15 ، A15B ، A15BW ، A20 ، A20B ، A3 ، A35 ، AX30 ، TS2 ، TS20 ، TL6 ، TL10 ، TL15 ، C6 ، C8 ، C10۔ AC400. AC600 ، AV170 ، AV280۔


2. پلیٹ ہیٹ ایکسچینجر پلیٹیں A055.AO85 ، CHF130 ، H12 ، H17 ، H17PA ، H17DS ، J060 ، J092 ، J107 ، J185 ، K34 ، K55 ، K71 ، K71PA ، M60 ، M92 ، M92 ، M185 ، M107 ، N35 Q030D ، Q055D ، Q080D ، R10 ، R10G ، R14 ، R14S ، R23 ، R40S ، R5 ، R55 ، R66 ، SR2 ، SR3 ، SR3 ، SR9 ، SR14 ، BR1.06 ، BR034 ، BR028 ، BBL1.6TAF ، BBL1.6bf؟ N35 ، N25 ، N50 ، AO55 ، H17 ،


3. پلیٹ ہیٹ ایکسچینجر پلیٹیں: GX-51 ، GX-013 ، BR013 (گرت کی قسم) ، GX-108 ، GX-214 ، GX-26 ، GC-26 ، UFX-26 = GX-26GX-26 ، GX-51 ، GC-60 ، GX-60 ، GX-60 ، GX-60 ، GX-60 ، GX-60 ، GX-60 ، GX-60 ، GX-21 جی): V10 ، V20 ، V45 ، V60 ، V85 ... Sondex: S14 ، S15 ، S15FS ، S21 ، S30 ، S41 ، S43 ، S50 ، S65 ، S83 ... ہسکا ، W.Schmidt …… ..


4. پلیٹ ہیٹ ایکسچینجر پلیٹیں NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2


5. بی آر سیریز پلیٹ ہیٹ ایکسچینجر پلیٹیں جی بی آر سیریز ، بی آر005 ، بی آر 01 ، بی آر 03 ، بی آر 05 ، بی آر 08 ، بی آر 13…


ڈینیئل پلیٹ ہیٹ ایکسچینجر گاسکیٹ کا اطلاق:

جہاز کی صنعت: بنیادی طور پر ٹھنڈک ، جیکٹ واٹر کولنگ ، چکنا تیل کی ٹھنڈک ، پسٹن کولینٹ کولنگ ، ٹرانسمیشن آئل کولنگ ، بھاری ایندھن کا تیل پریہیٹنگ ، ڈیزل پری ہیٹنگ ، دیگر عمل کولنگ وغیرہ کے لئے استعمال کیا جاتا ہے۔


پاور انڈسٹری: ہیٹ ایکسچینجر بنیادی طور پر کھلی یا بند سائیکل پانی کی ٹھنڈک ، ٹرانسمیشن آئل کولنگ ، ٹربائن آئل کولنگ ، چکنا تیل کی ٹھنڈک ، پسٹن اور ٹربائن اور انجن کولینٹ کولنگ ، ڈیزل پاور اسٹیشن گرمی کی بازیابی ، راستہ گیس کی گرمی کی بازیابی میں استعمال ہوتے ہیں۔


ہیٹ ایکسچینجر بنیادی طور پر دواسازی کی صنعت میں استعمال ہوتے ہیں: منشیات کی نس بندی ، ایملشن کولنگ ، معطلی حرارتی ، پلازما ہیٹنگ ، سائٹرک ایسڈ ہیٹنگ ، انفیوژن کولنگ ، وغیرہ ، اسٹیل انڈسٹری ہیٹ ایکسچینجر بنیادی طور پر اسٹیل انڈسٹری میں سڑنا/مسلسل کاسٹنگ مشین ٹھنڈک ، ہائیڈرولک آئل/چکنائی کا تیل کولنگ ، مشین ٹھنڈک ، مشین ٹھنڈک ، مشین ٹھنڈک ، مشین کو ٹھنڈا کرنے کے لئے استعمال ہوتا ہے۔ پانی/ایملشن/کوکنگ پلانٹ گندے پانی کی ٹھنڈک ، فرنس باڈی/الیکٹرک جے سپورٹ/ٹرانسفارمر کولینٹ کولنگ۔


ہیٹ ایکسچینجر بنیادی طور پر HVAC صنعت میں استعمال ہوتے ہیں: ضلعی حرارتی نظام ، گھریلو گرم پانی ، برف کا ذخیرہ ، تیراکی کے تالابوں کی مستقل حرارتی نظام ، ہیٹ پمپ ڈیوائسز ، حرارت کی بازیابی کے آلات ، حرارتی پانی سے پہلے سے گرم ، جیوتھرمل پانی/بھاپ استعمال ، وغیرہ۔


ہیٹ ایکسچینجر بنیادی طور پر کیمیائی صنعت میں استعمال ہوتے ہیں: پروسیس میڈیا ، تیل کی ٹھنڈک ، الیکٹرولائٹ کولنگ ، مائع حرارتی نظام کو ہرانے ، فاسفیٹنگ مائع کولنگ وغیرہ کی حرارت اور ٹھنڈا کرنا۔
